„MMP“ – Modular ManPack / Version 2

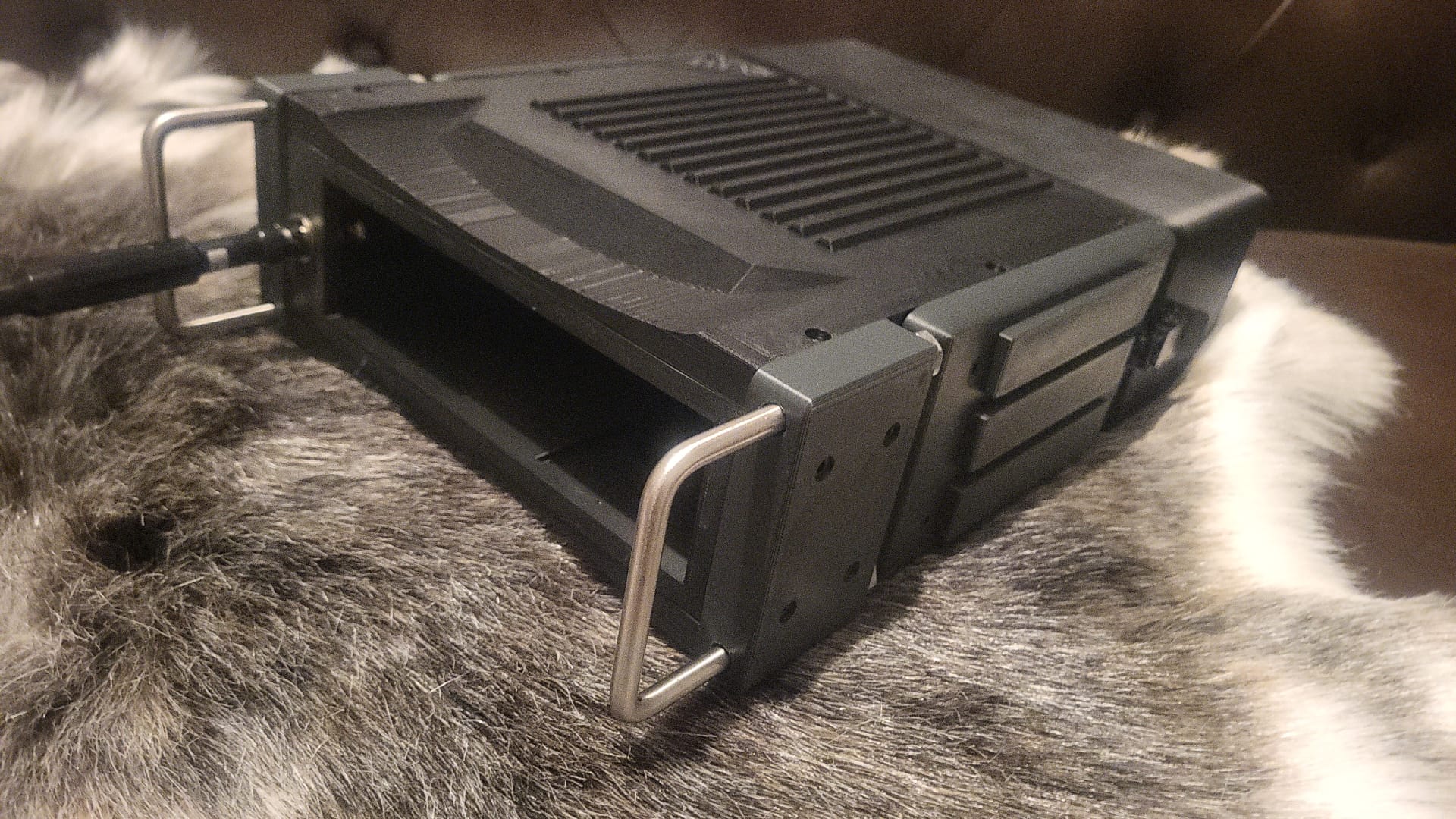

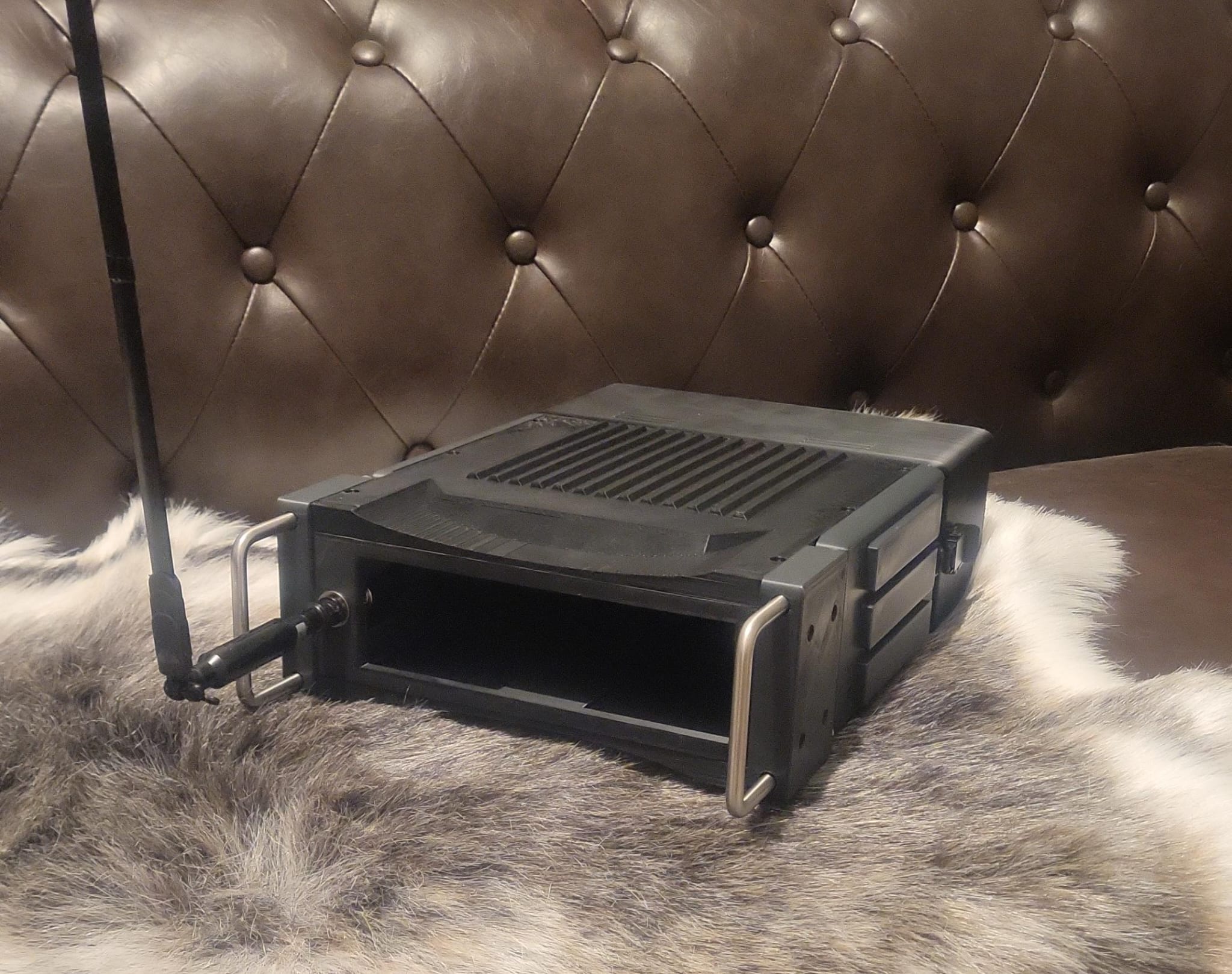

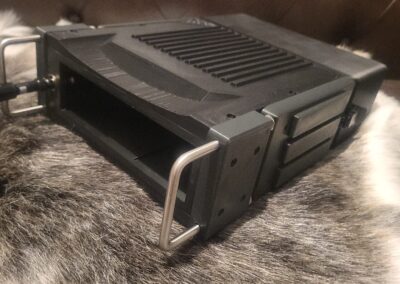

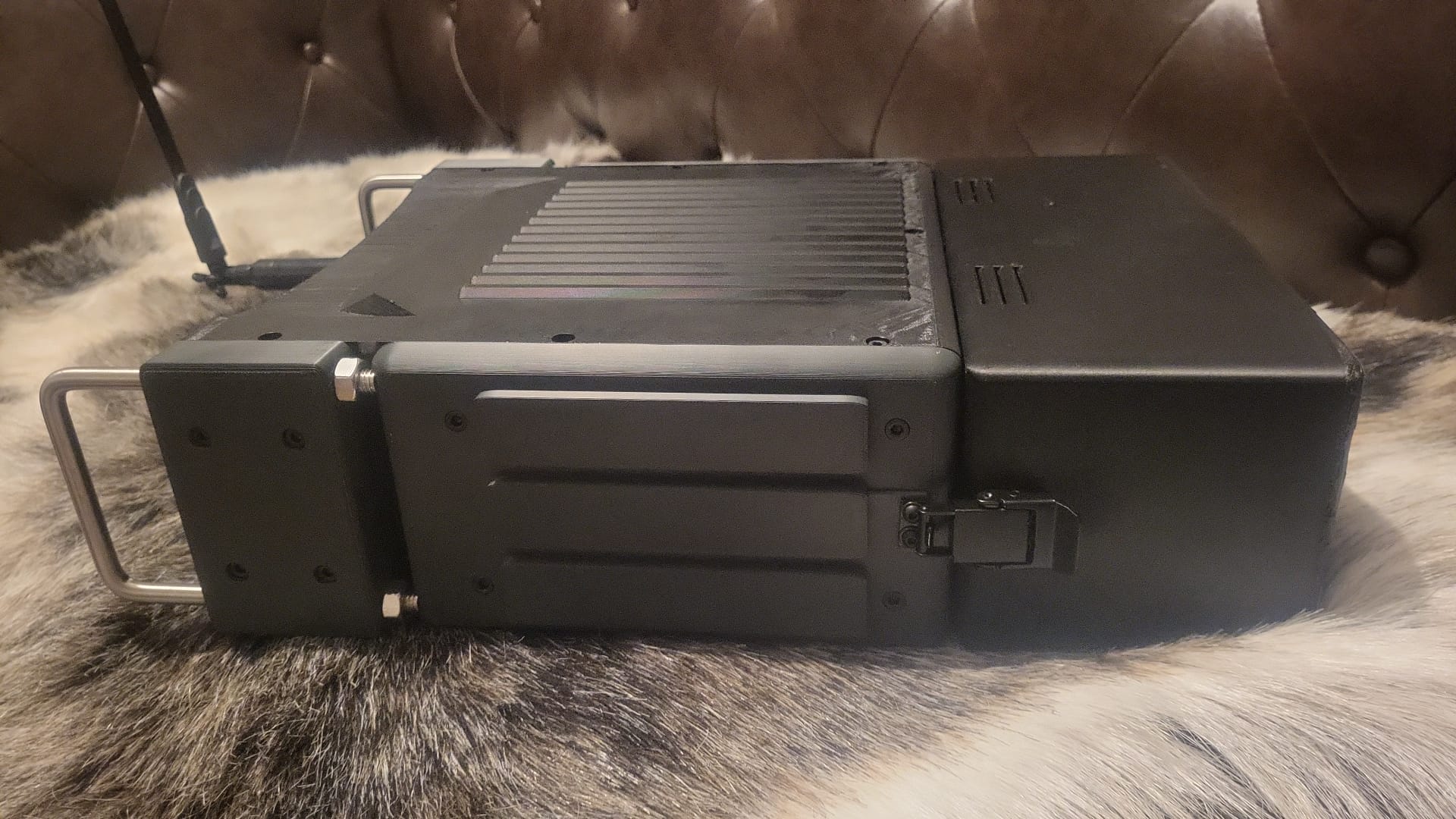

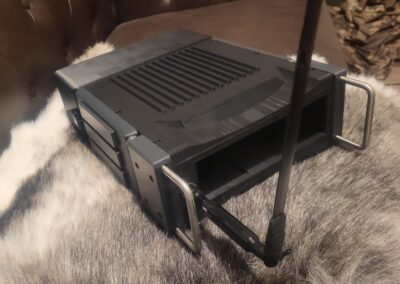

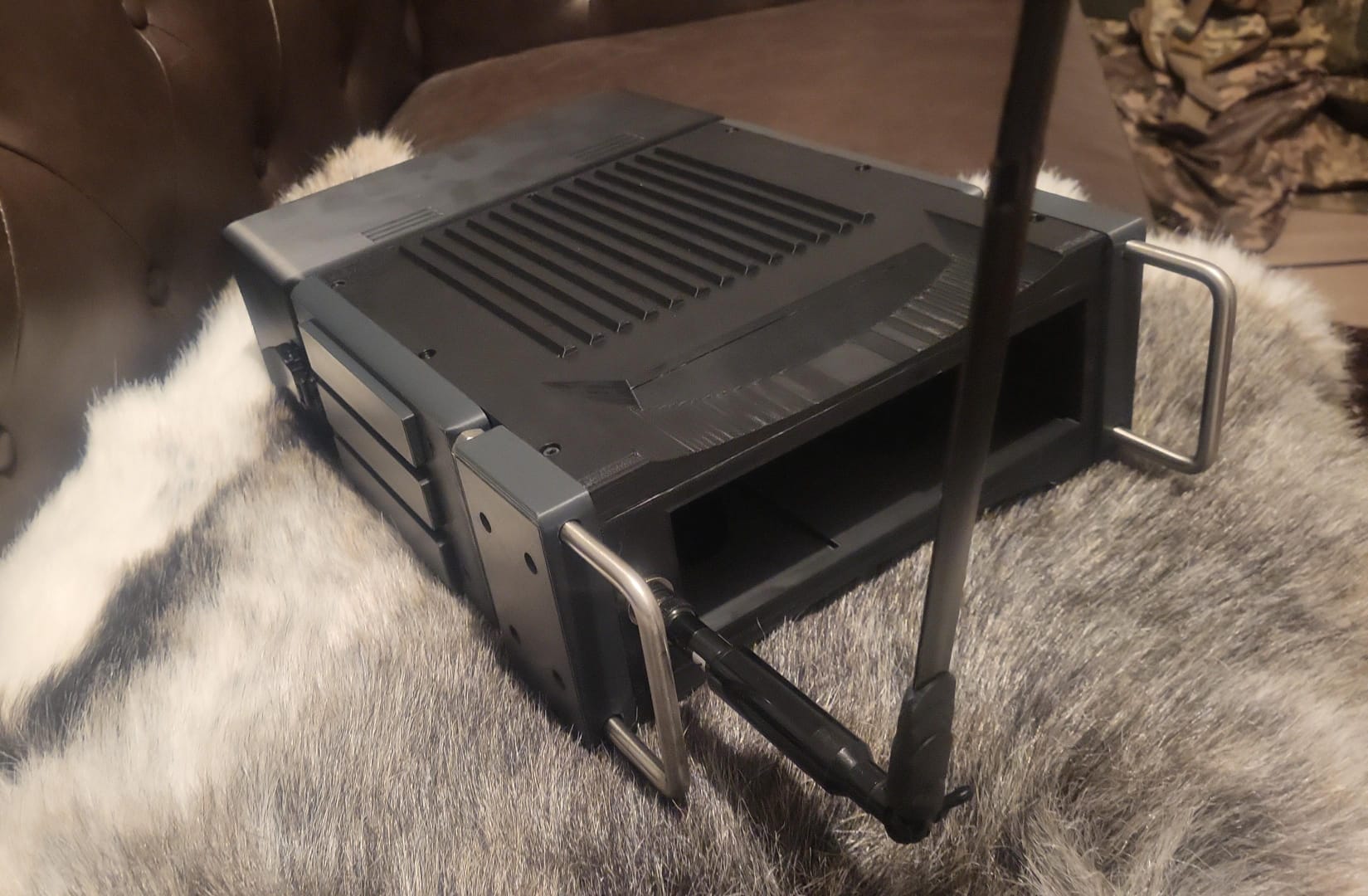

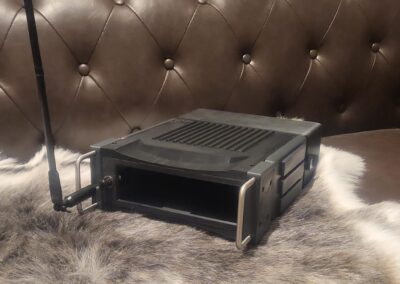

Ich habe einen Faible für Militärfunkgeräte, weshalb ich mir für CB selbst ein „ManPack“ bauen wollte. Es ist DIN-Radio-Schacht konform, es können also alle Funkgeräte verbaut werden, die auch in einen Autoradioschacht passen. 😎

Es handelt sich bei dem Projekt noch um einen ersten Prototyp, daher auch die 2 verschiedenen Farben (Grau und schwarz), ich habe einfach Filamentreste (3d Druck) aufgebraucht.

Hier ein paar Details:

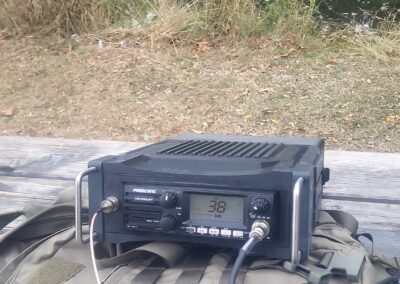

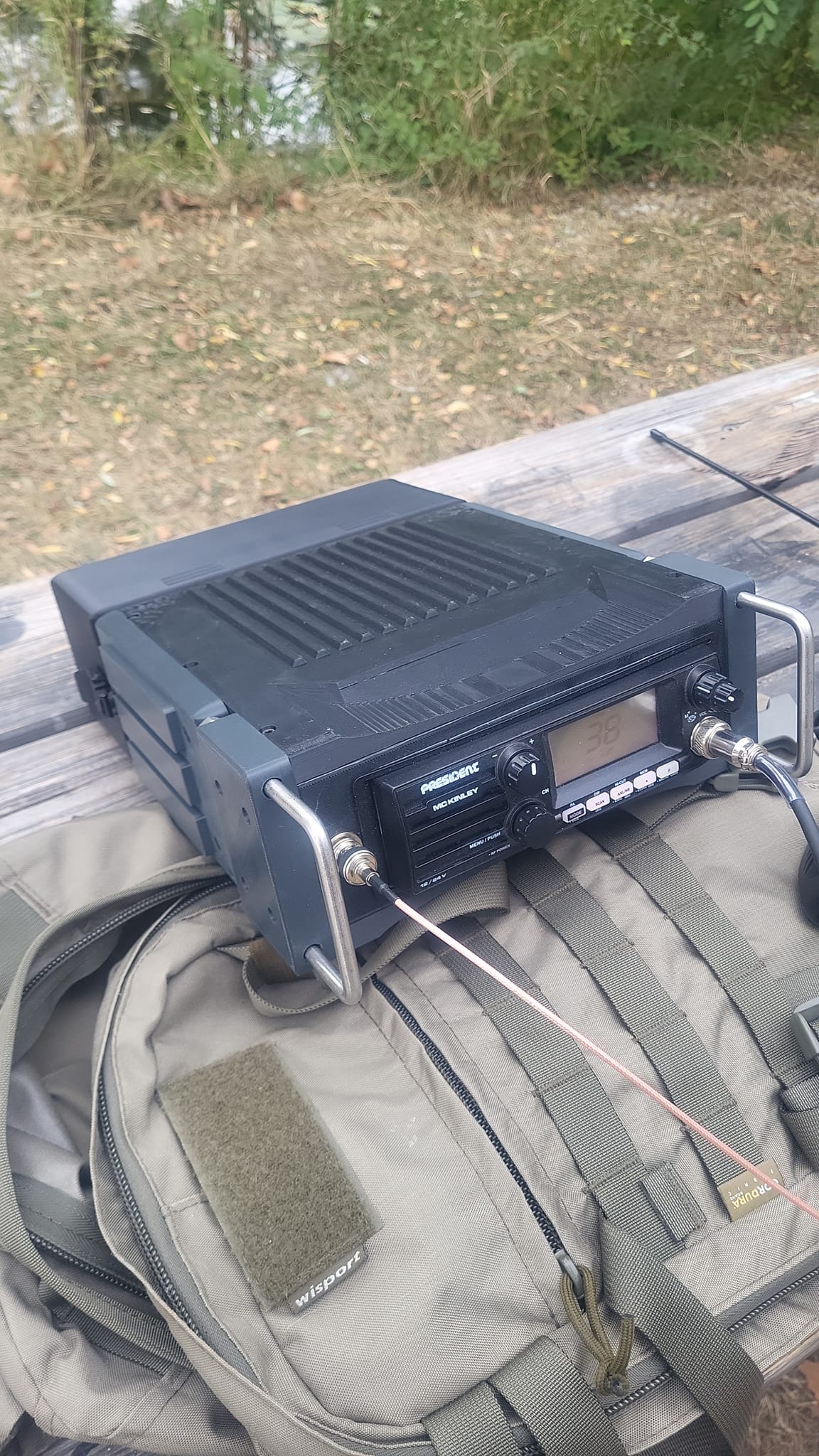

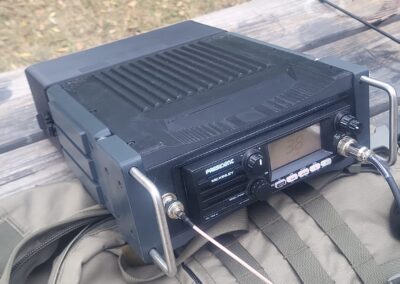

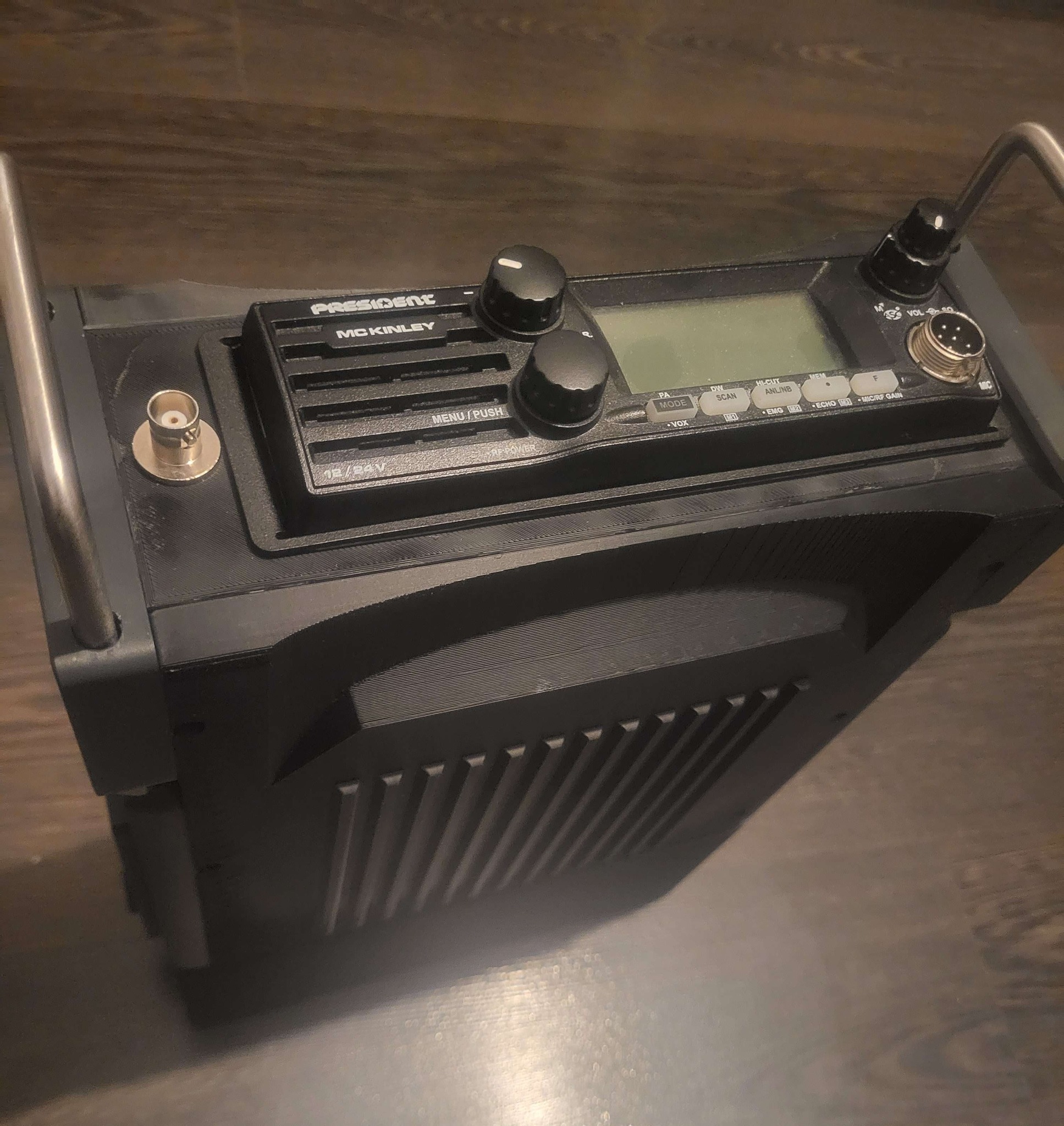

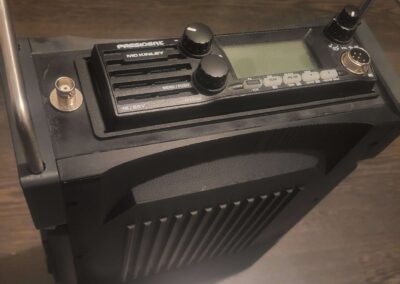

  • – In meinem Fall ist eine President McKinley (CB) verbaut
  • ich nutze threaded inserts (messinghülsen mit Innengewinde zum Versenken im Kunststoff mit einem Lötkolben)

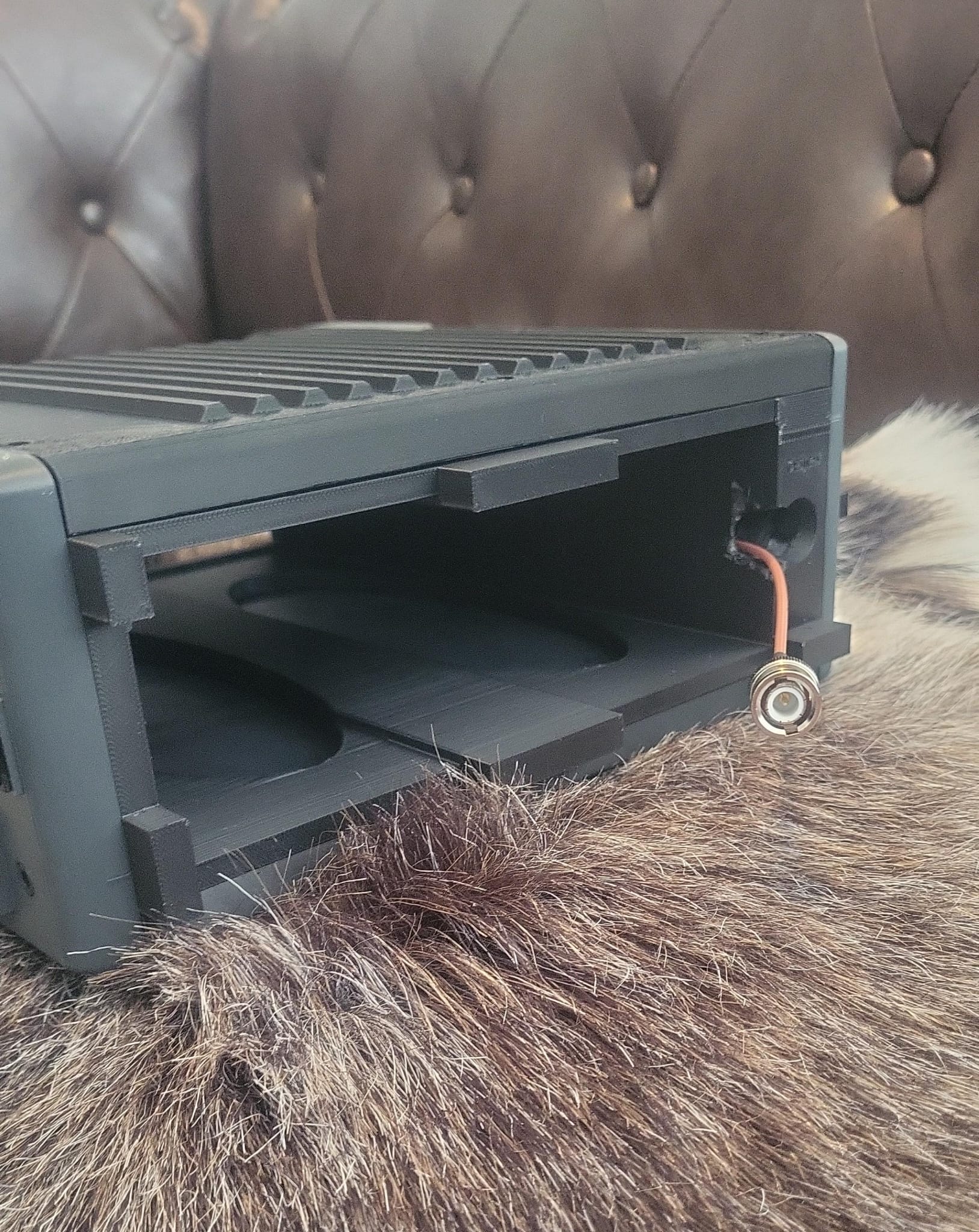

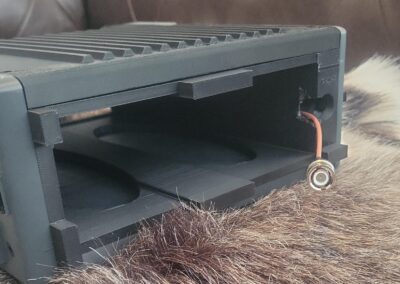

  • Die Kabelführung für das innenliegende RG316 Kabel welches die Front-BNC-Buchse mit dem Funkgerät verbindet, war hinten durch die Akkubox verschlossen, beim Prototypen hab ich einfach nachträglich einen „Wanddurchbruch“ gebohrt, aber später wird das auch entsprechend im 3D-Design korrigiert
  • die Druckqualität ist leider nicht wie erhofft, ich arbeite mit ASA und das neigt, besonders bei so großen Bauteilen, stark zum warpen

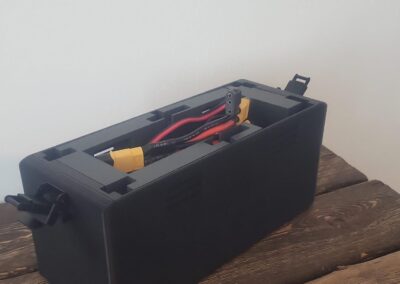

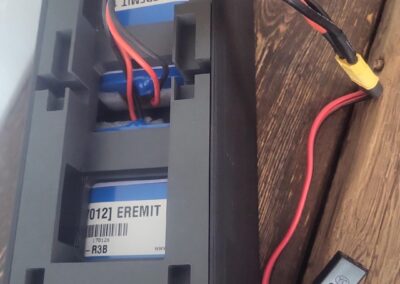

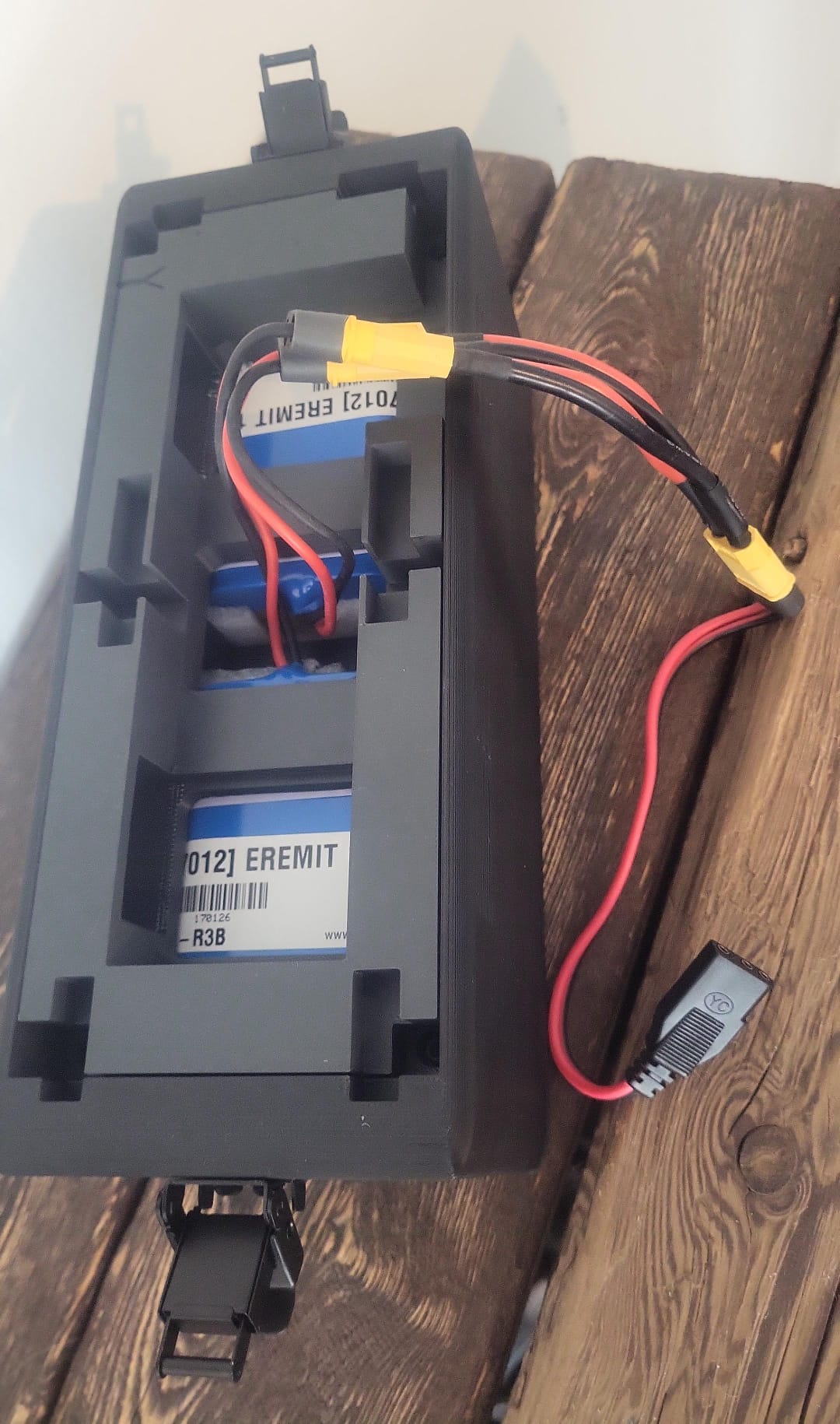

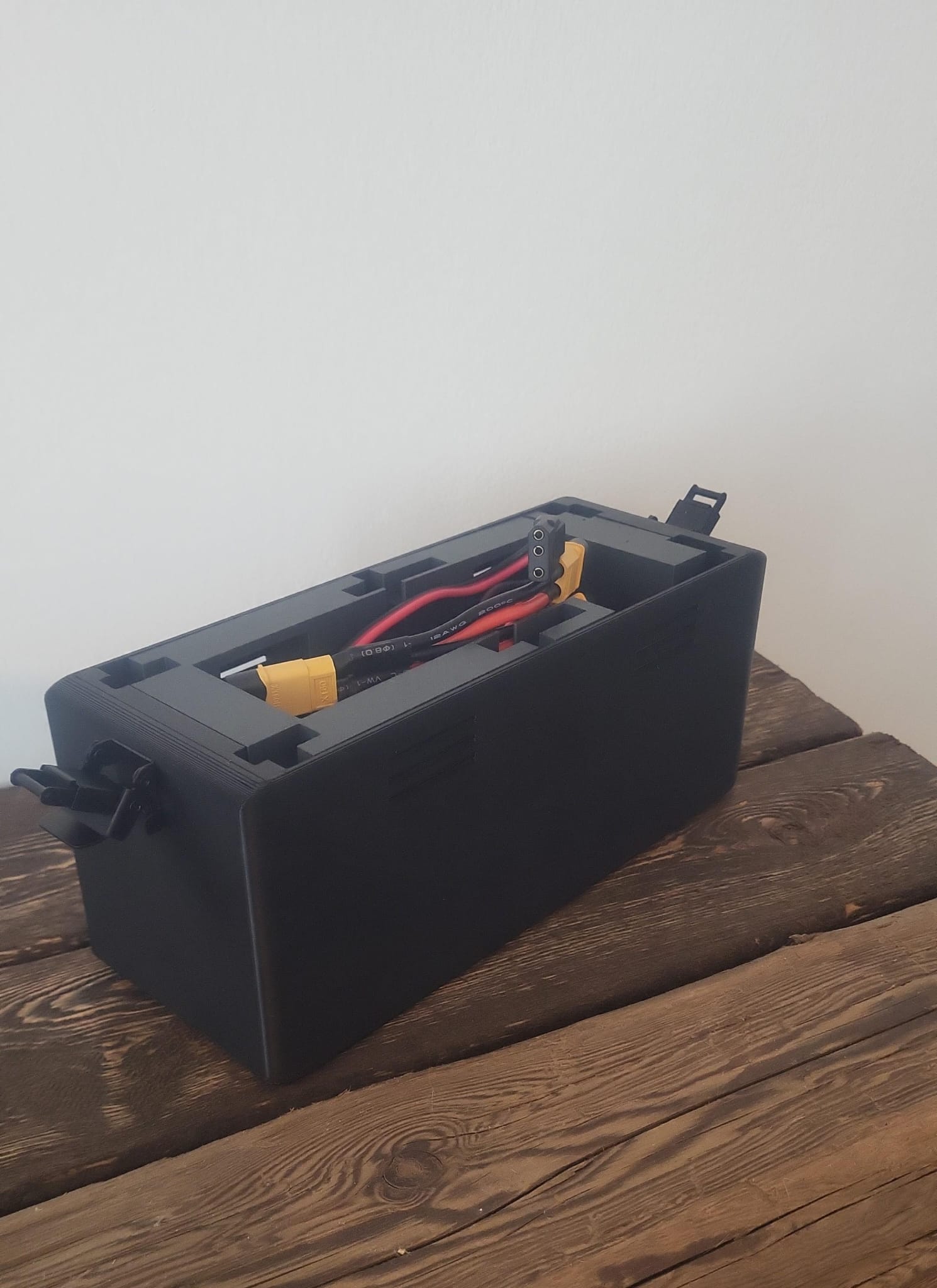

  • Verbaut sind 2x 12v/6Ah Eremit Akkus, also insgesamt 12Ah mit XT60 Anschluss.

Ich habe bereits einen 2. Prototypen, bei dem ein paar Kleinigkeiten korrigiert wurden, wie zb. die Kabelführung für das innenliegende Antennenkabel. Ebenso hat der neue Prototyp einen Masseanschluss neben dem BNC Anschluss an der Front.
